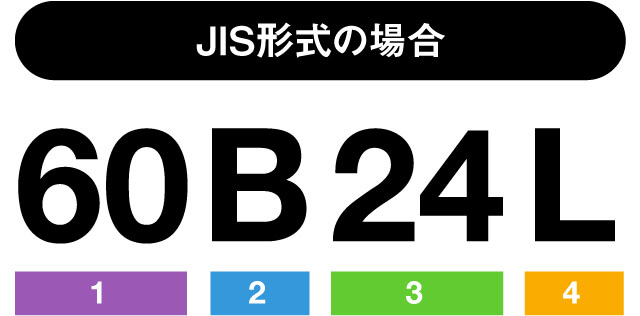

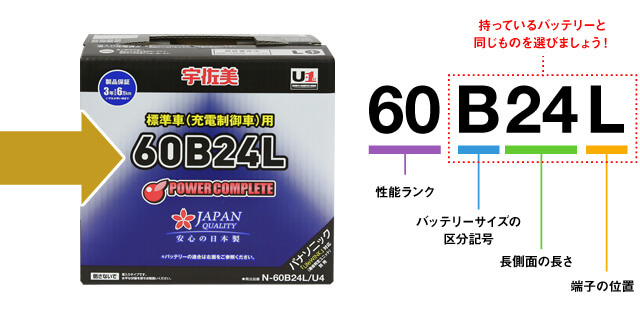

バッテリーの選び方

1

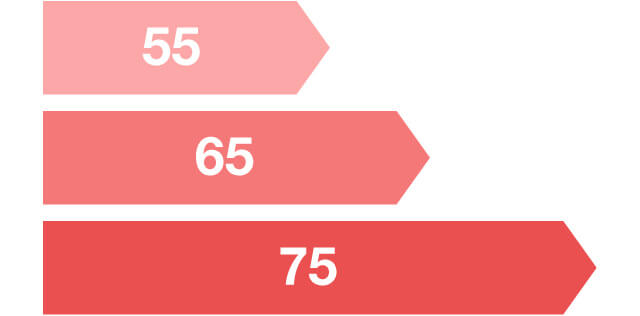

性能ランク

バッテリーの始性能や容量など、総合性能を表したもので、
数値が大きいほど性能が良くなります。

2

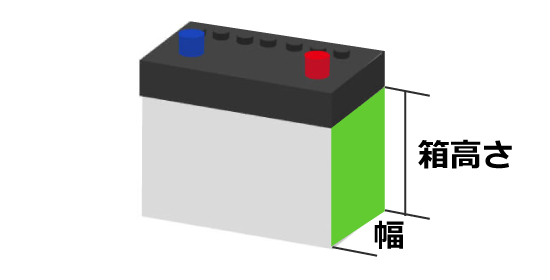

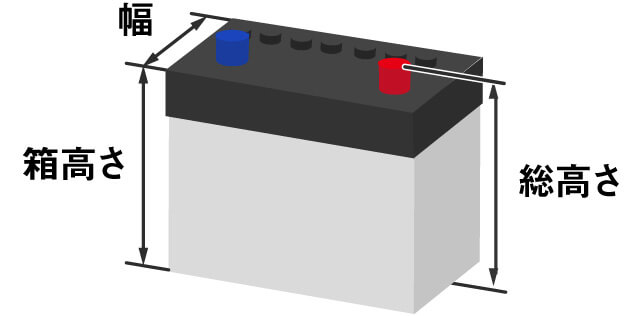

バッテリーの短側面のサイズ(JIS規格の幅×箱高さの区分)

カーバッテリーの短側面のサイズ幅×箱の高さを表しています。
記号A→Hの順に大きくなります。

単位:mm

記号	幅	箱高さ
A	127	162
B	129 (127)	203
C	135	207
D	173	204
E	176	213
F	182	213
G	222	213
H	278	220

3

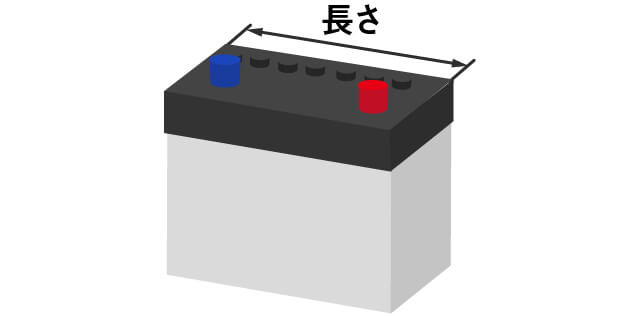

長側面の長さ(約cm)

バッテリー長さの寸法（約cm）を表します。

4

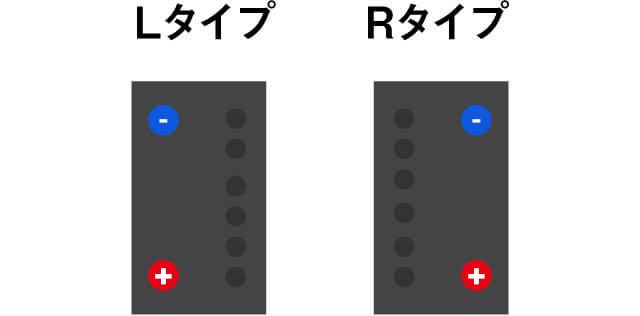

+- 端子の位置

バッテリーのプラス側短側面から見て、
＋端子が左側 … L
＋端子が右側 … R
LとRの記号がない場合は、縦並びという意味になります。

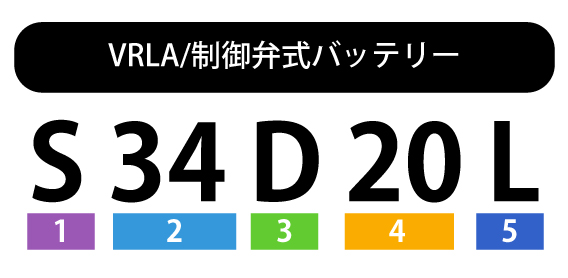

トヨタ系ハイブリッド車の補機バッテリーは、車内やトランクに搭載されることが多く、ガスを外に漏らさない「VRLA（制御弁式）」タイプが採用されています。型式名の先頭に「S」が付くのが特徴で、通常の車用バッテリーとは互換性がありません。交換時は必ず専用品をお選びください。

1

排気構造

制御弁式バッテリー(VRLA)であることを表しています。
内部圧力が測定値を越えるとガスを放出する構造です。

2

性能ランク

バッテリーの始性能や容量など、総合性能を表したもので、
数値が大きいほど性能が良くなります。

3

バッテリーの短側面のサイズ(JIS規格の幅×箱高さの区分)

カーバッテリーの短側面のサイズ幅×箱の高さを表しています。
記号A→Hの順に大きくなります。

単位:mm

記号	幅	箱高さ
B	129 (127)	203
D	173	204

4

長側面の長さ(約cm)

バッテリー長さの寸法（約cm）を表します。

5

+- 端子の位置

バッテリーのプラス側短側面から見て、
＋端子が左側 … L
＋端子が右側 … R
LとRの記号がない場合は、縦並びという意味になります。

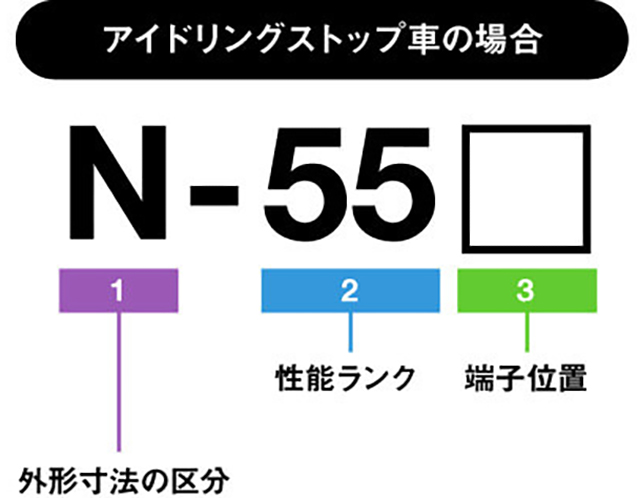

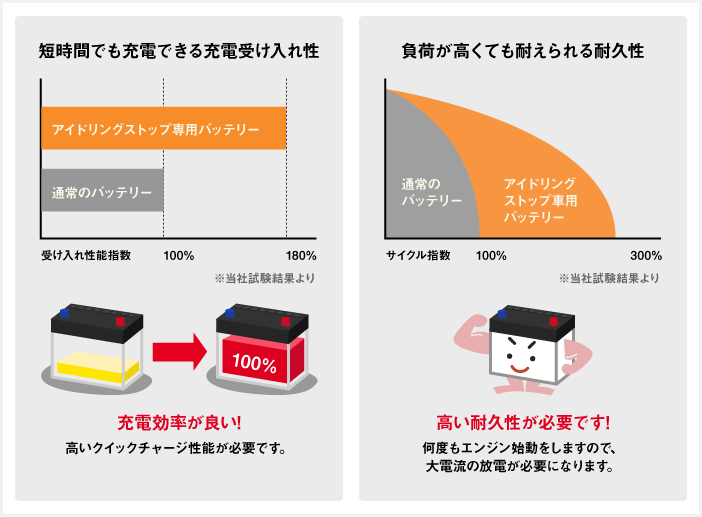

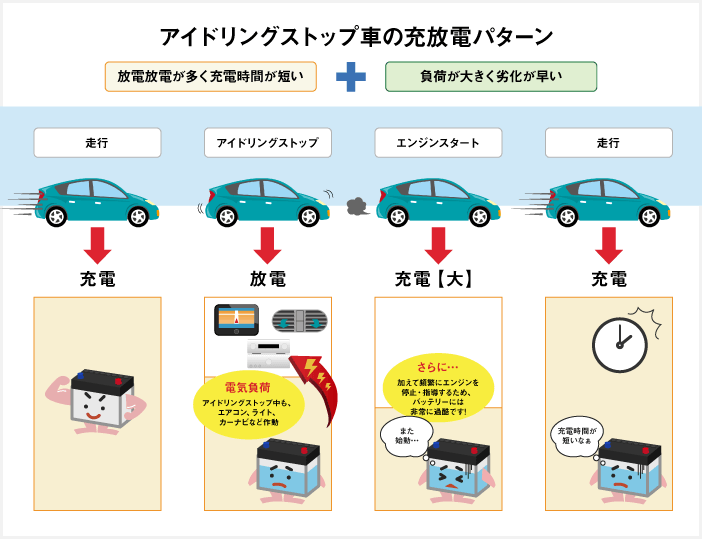

アイドリングストップ車専用の新規格バッテリーで、通常車より高い耐久性・充電性能が求められるため、別の規格・型式表示になっています。

1

外形寸法の区分

JIS規格のバッテリーの各寸法区分に該当します。

2

性能ランク

JIS規格のバッテリーと同様の性能ランクを表します。

標準車用 バッテリー	アイドリングストップ車用 バッテリー	標準車用 バッテリー	アイドリングストップ車用 バッテリー
B17	J	D26	S
B19	K	D31	T
B20	M	E41	U
B24	N	F51	V
D20	P	G51	W
D23	O	H52	X

3

端子位置

Lタイプは表記なし。Rタイプのみ

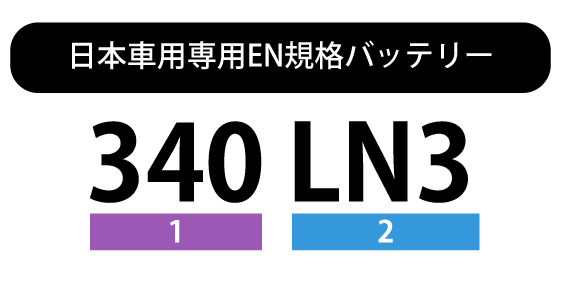

EN規格（欧州統一規格）は世界標準のバッテリー規格で、日本でもSBA（電池工業会規格）として採用が進んでいます。

1

性能ランク

バッテリーの性能ランク（参考値）を表します。

2

サイズ

バッテリーのサイズを表します。（端子はLタイプのみ）

サイズ	長さ	幅	高さ
LN0	175	175	190
LN1	207	175	190
LN2	242	175	190
LN3	278	175	190
LN4	315	175	190
LN5	353	175	190
LN6	394	175	190

※高さが175のLBNタイプもあります。

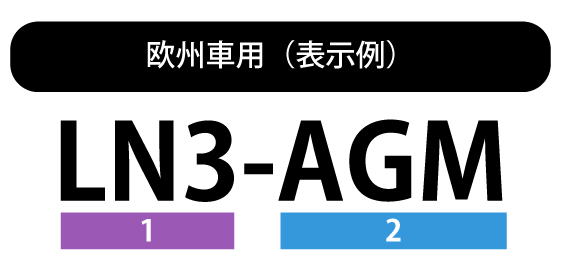

近年の欧州車に搭載されているバッテリーの一例です。

1

サイズ

バッテリーのサイズを表します。（端子はLタイプのみ）

サイズ	長さ	幅	高さ
LN0	175	175	190
LN1	207	175	190
LN2	242	175	190
LN3	278	175	190
LN4	315	175	190
LN5	353	175	190
LN6	394	175	190

※高さが175のLBNタイプもあります。

2

仕様

バッテリーの仕様を表します。

仕様	タイプ	特徴
AGM	VRLA	アイドリングストップ対応
EFB	開放型	アイドリングストップ対応
表記無	開放型	アイドリングストップ非対応

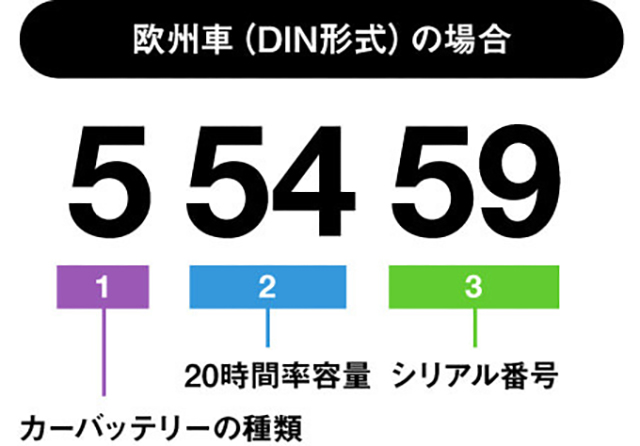

1

カーバッテリーの種類

5=12V100Ah未満のカーバッテリー、
6=12V100Ah以上のカーバッテリーを表します。

2

20時間率容量

20時間率の容量で、数字が大きいほど容量が増えます。

3

シリアル番号

カーバッテリーの端子位置やケース形状を表します。
